[건축] #건축라인완벽하게그리기, 건축 치수기준선 및 사용기호, 모듈설정방법에 대한 모든 것. #면적을산출하는기준치수, #구조계산중심선, #외벽

건축 치수기준선 및 사용기호, 모듈설정방법에 대해 알아보자.


치수기준선을 정리하면 아래와 같다.

• 구조계산 시 사용하는 중심선 : 구조체의 중심선
• 전용면적 산정 시 :  전ㆍ후면 외벽(또는 기둥)중심선
• 공동주택 전용면적 계산 시 : 외벽 내부기준선
• 일반면적 산정 기준치수 : 02-4 확대 이미지 참조

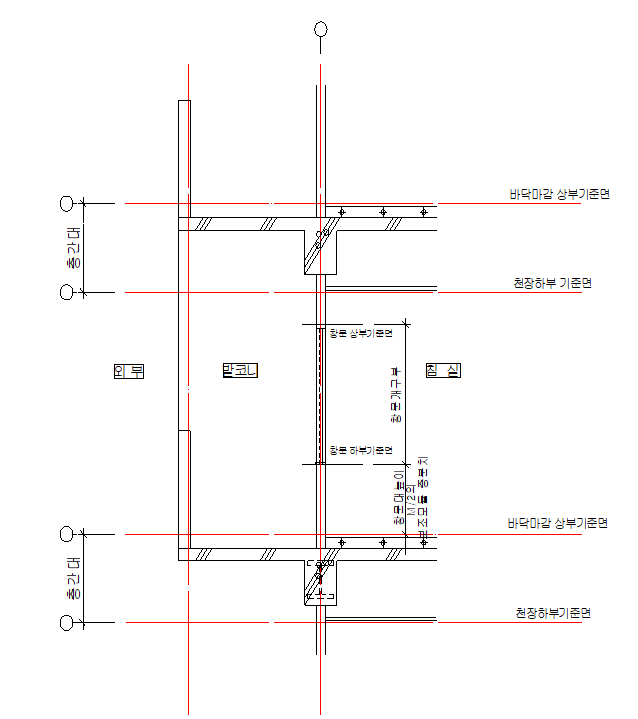

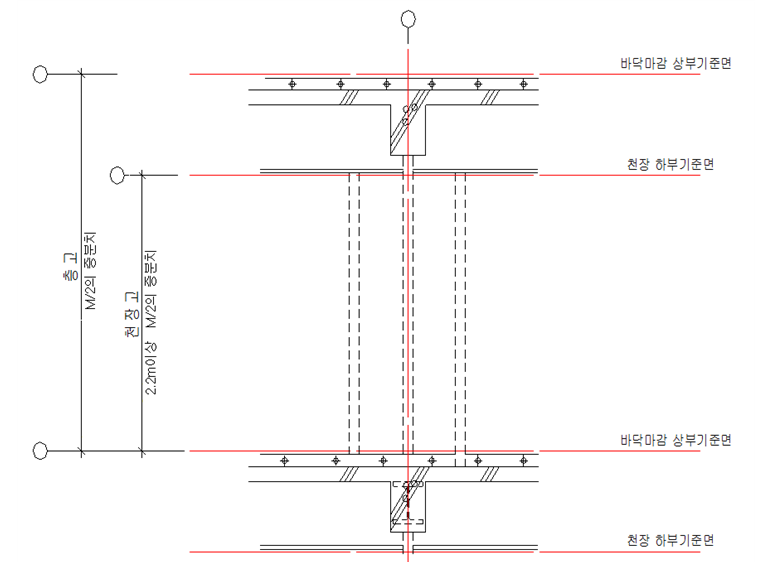

층고와 천장고 정리 : 04 [별표7] 이미지 참조

• 층고 : 해당층의 바닥마감 상부기준면 ~ 윗층의 바닥마감 상부기준면
• 천장고: 해당층의 바담마감 상부기준면 ~ 해당층의 천장 하부기준면



목차

01 [별표4] 도면표시방법

02 [별표5] 도면표기의 세부작성 방법

03 [별표6] 구조계획 및 수평계획모듈 등 설정방법(제20조 관련)
04 [별표7] 수직계획모듈 및 창문대기준면 설정방법(제21조 관련)




#출처 : 주택의 설계도서 작성기준
[시행 2022. 6. 20.] [국토교통부고시 제2022-329호, 2022. 6. 20., 일부개정]

---

01 [별표4] 도면표시방법

구분	사용
구조계산	중심선
마감재 등의 건축치수	조절대 기준선 또는 모듈대 기준선



---

02 [별표 5] 도면표기의 세부작성 방법

02-1. 치수기입 및 기준선 표기



02-2. 기준선과 중심선의 표기

캐드를 사용하면서 구분 없이 쓰기도 하지만 기준은 아래 그림과 같다.
기준선에는 45도 빗금, 중심선에는 막힌 동그라미 점을 사용한다.



02-3. 창호 모듈치수 표기






02-4. 구조계산 및 면적 산정 등을 위한 표기방법

- 전ㆍ후면 외벽(전용면적 산정시)




- 세대간 경계벽(측벽, 내벽, 코아벽)






[확대]



---

03 [별표6] 구조계획 및 수평계획모듈 등 설정방법(제20조 관련)

- 구조계획모듈 설정방법

- 수평계획모듈 설정방법

---

04 [별표7] 수직계획모듈 및 창문대기준면 설정방법(제21조 관련)

- 수직계획모듈 설정방법(층고/천장고)



- 창문대기준면 설정방법
